    Lujat mittausmoduulit ajoneuvokäyttöön

Tuottavaa mittausta ajokokeissa

Suorituskykyiset mittausmoduulit ajoneuvokäyttöön

Ajonevoissa tarvitaan mittausmoduuleja, jotka ovat riittävän pieniä. Vaikkapa moottoritilaan asennettaessa, tilaa on vähän ja lämpötilat ovat korkeita. Siksi uusi imc CANSASfit -sarja sopii tähän käyttöön. Moduulit toimivat luotettavasti laajalla lämpötila-alueella -40° ... +125°C, ovat IP65 suojattuja ja ovat mitoiltaan hyvin kompakteja.

Moduuleilla voidaan mitata jännitettä, virtaa, ämpötilaa, kierroslukuja, matkaa tai nopeutta. Digitaaliset mittausarvot lähetetään moduuleista CAN-viestinä ja tieto voidaan kerätä millä tahansa tiedonkeräimellä tai sitä voidaan käyttää ohjausjärjestelmissä.

Yhdellä silmäyksellä

  • Mittausmoduulit jännitteelle / virralle, lämpötilalle, pulssiviesteille
  • Käyttölämpötila -40°C ... +125°C (kondensoituminen sallittu)
  • Luja kotelointi, suojausluokka IP65, MIL STD-810F
  • Telakointi helposti ilman kaapeleita tai työkaluja (Naksumekanismi)
  • Voidaan asentaa keskitetysti tai toisistaan hajautetusti
  • Täysin galvaanisesti isoloitu
  • Mittaustiedon lähetys CAN-viesteinä
  • Käyttöohjelmisto moduulien konfigurointiin sisältyy

Angebot anfordern

Esite

Dokumentation

Naksumekanismilla moduulit kätevästi yhteen

Uudella naksumekanismilla imc CANSASfit-sarjan moduulit voidaan telakoida toisiinsa mekaanisesti ja sähköisesti. Moduulien yhteenliittäminen on todella helppoa, eikä niiden välille tarvita kaapelointia.

Laajenna tiedonkeruujärjestelmääsi imc CANSAS-moduuleilla

imc CANSAS mittausmoduulien vastapariksi sopivat oivallisesti imc:n tiedonkeruulaitteet, esimerkiksi imc CRONOScompact tai imc BUSDAQ.  Näitä käytetään mm. ohjainyksiköiden kehityksessä ja ECU-testauksessa, ajoneuvo- ja kenttäväyliltä tulevan mittaustiedon keräämiseen ja sen reaaliaikaiseen laskentaan.

Moduulit

 T-10UTI-6ENC-6HISO-UT-6-3LHISO-T-8-2LHISO-HV-4
Kanalanzahl1066684
Abtastrate pro Kanal100 Hz1000 Hz1000 Hz1000 Hz100 Hz1000 Hz
Bandbreite pro Kanal20 Hz400 Hz2 MHz400 Hz33 Hz400 Hz
galvanisch isoliert
Sensorversorgung
Eingangssignale
Spannung
max. Spannung
60 V
100 V
1500 V
Strom 0 … 20 mA
RTD
(PT100 … PT1000)
NTC, Widerstand
(100 Ohm ... 100 kOhm)
Thermoelement
Frequenz
Weg
Winkel
Geschwindigkeit
U/min
Zeit
Stecker
LEMO
Thermo
Banane



Merkit: Vakio Vaihtoehto

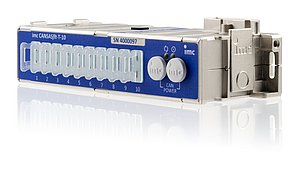

imc CANSASfit-T-10

10-kanavainen mittausmoduuli lämpötilamittaukseen

T-10 moduuli imc CANSASfit -sarjassa on 10-kanavainen moduuli lämpötilamittauksiin termoelementeillä.

Vahvuudet:

  • Sietää laajaa lämpötila-aluetta -40°C ... 125°C
  • Kova kuori
  • Kompaktit mitat
  • Naksumekanismi mekaaniseen ja sähköiseen telakointiin
  • 24 Bit A/D-muuntimet

Tyypilliset sovelluskohteet:

Liikkuvassa käytössä, konepellin alla, korkeissa lämpötiloissa ja vaativissa oloissa.

Technical Data Sheet imc CANSASfit-T-10

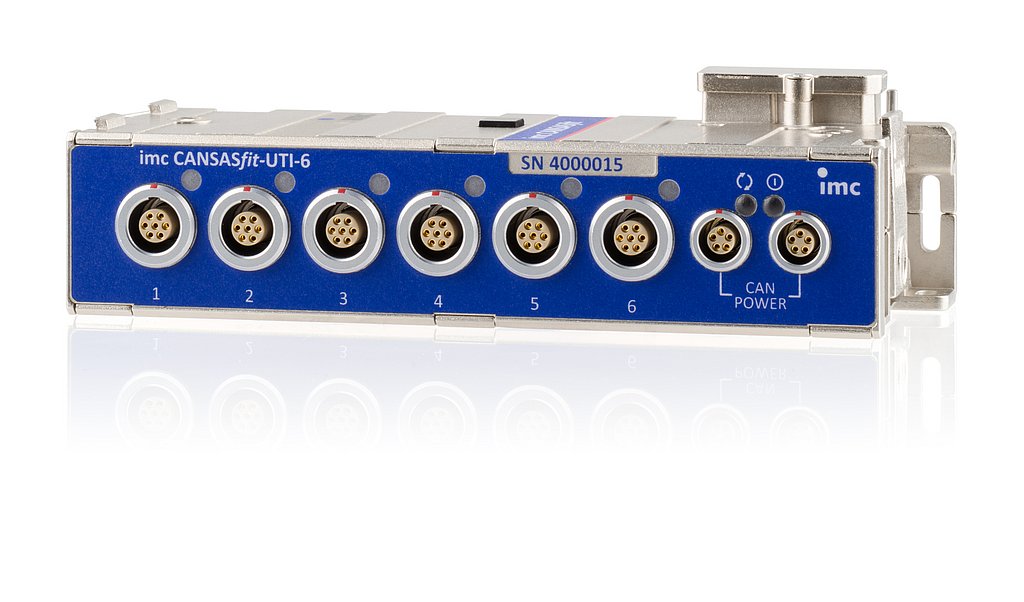

imc CANSASfit-UTI-6

6-kanavainen mittausmoduuli jännite-, virta- ja lämpömittaukseen

UTI-6 moduulissa on 6-kanavainen mittausvahvistin, jolla mitataan analogiset signaalit ja lähetetään ne digitaalisena CAN-väylälle.

Mittaussuureet:

  • Jännite (25 mV ... 60V)
  • Virta (20mA anturit)
  • Lämpötila (PT100, PT1000)
  • Vastus (esim. NTC)

Besonderheiten:

  • Kanavakohtaisesti isoloidut mittaustulot, erilliset suotimet ja A/D-muuntimet
  • Asetettava syöttöjännite antureille (esim. aktiivisille lähettimille)
  • 400 Hz kaistanleveys max. 1000 Hz näytteenotolla per kanava
  • Kanavakohtaisesti asetettavat näytteistykset ja mittausalueet (1-, 2-, 5 askelissa)
  • 24 Bit A/D-muuntimet

Tyypillisiä sovelluskohteita:

Ympäristösietoiset mittauslaitteet korkeissa lämpötiloissa ja vaikeissa oloissa. Erityisesti ajoneuvoissa, konepellin alla.

  • Tavalliset jännitesignaalit ajoneuvoissa (60V asti)
  • Virtamittaus ulkoisilla shuttivastuksilla (50 mV asti)
  • Aktiiviset jännitesyöttöiset anturit
  • Erilaiset 20mA teollisuusanturit
  • Lämpömittaus PTxx- ja NTC-tyypin antureilla

Technical Data Sheet imc CANSASfit-UTI-6

takaisin

imc CANSASfit-ENC-6

Mittausmoduuli pulssisignaaleille taajuuden, matkan pyörimisnopeuden tai -aseman mittaamiseen.

Moduulissa ENC-6 on 6 differentiaalisesti kytkettyä kanavaa, joilla voidaan laskea pulsseja, pulssien välistä aikaa tai näiden suureiden yhdistelmällä muodostettua signaalia. Kanavat sopivat käytettäväksi inkrementtianturien kanssa pyörimisnopeuden tai matkanopeuden mittaamiseen. Luotettavaa mittausta varten kytkentätasot ja hystereesi on asetettavissa ohjelmallisesti.

Technical Data Sheet imc CANSASfit-ENC-6

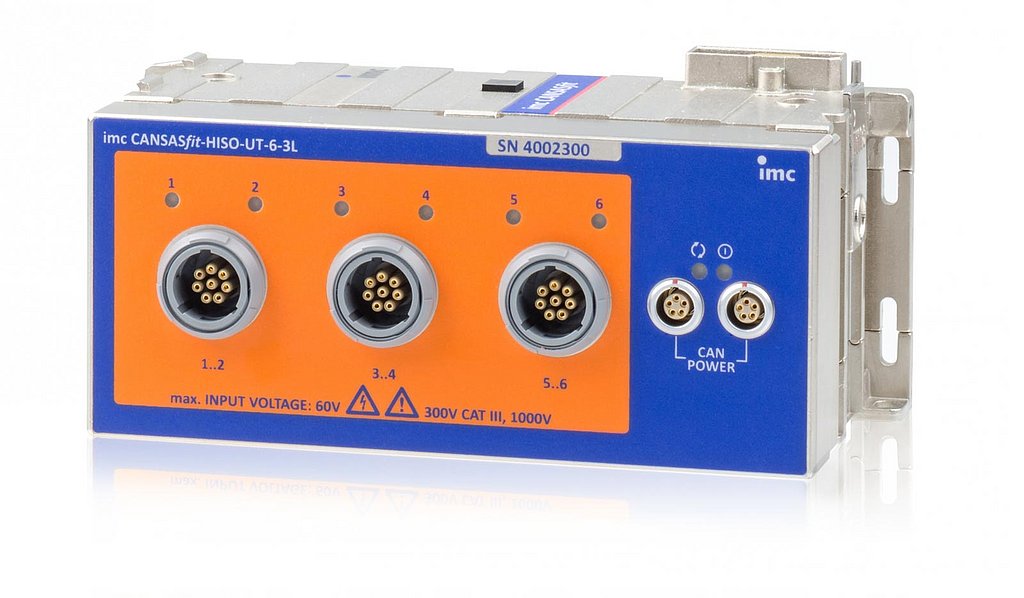

imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-UT-6-3L

Hochisolierendes 6-kanaliges CAN-Messmodul für Spannung, Temperatur (RTD) und Widerstand (NTC)

Das Modell HISO-UT-6 erlaubt an 6 Kanälen die Messung von Kleinspannungen sowie Temperatursensoren, die auf bis zu 1000 V hohem Spannungspotential liegen:

  • Spannung (25 mV bis 100 V)
  • Temperatur (PT100, PT1000)
  • Widerstand (z.B. NTC)
  • MEMS-Beschleunigungssensoren (5 V Versorgung)

Besonderheiten

  • Isolation: 1000 V (Gerätesicherheitsnorm DIN EN 61010)
  • Hochspannungsfeste Anschlusstechnik
    "3L": 3 x LEMO.2P als Sammelstecker (2 Kanäle je 8-poligem Stecker)
  • Kanalweise Sensorversorgung 5 V (8 mA) zum Betrieb von aktiven Sensoren wie insbesondere MEMS Beschleunigungsaufnehmern
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • 400 Hz Bandbreite bei max. 1 kSps/Kanal Abtastrate bzw. CAN-Ausgaberate
  • 24 Bit Digitalisierung und interne Verarbeitung
    CAN-Ausgabeformat wählbar: 16 Bit oder FLOAT (24 Bit Mantisse)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Temperaturmessungen (insb. PT100/PT1000) an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Messung von Kleinspannungen wie Batterie-Einzelzellen und Batteriemodulen
  • Strommess-Shunts auf HV-Niveau
  • Erfassung von mechanischen Belastungen und Vibrationen etwa an Hochvolt-Batterien
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASfit-HISO-UT-6-3L

zurück

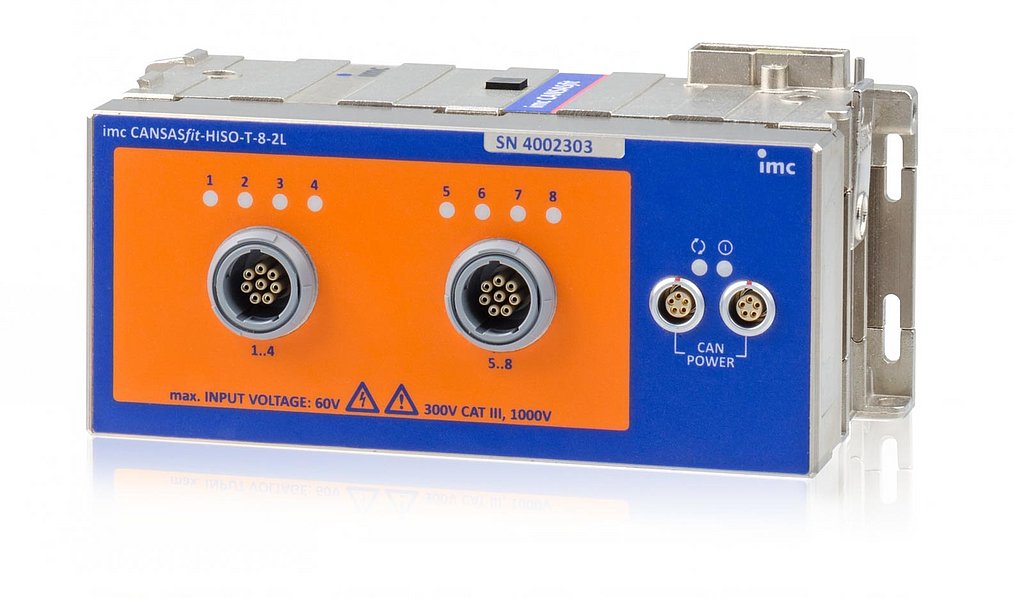

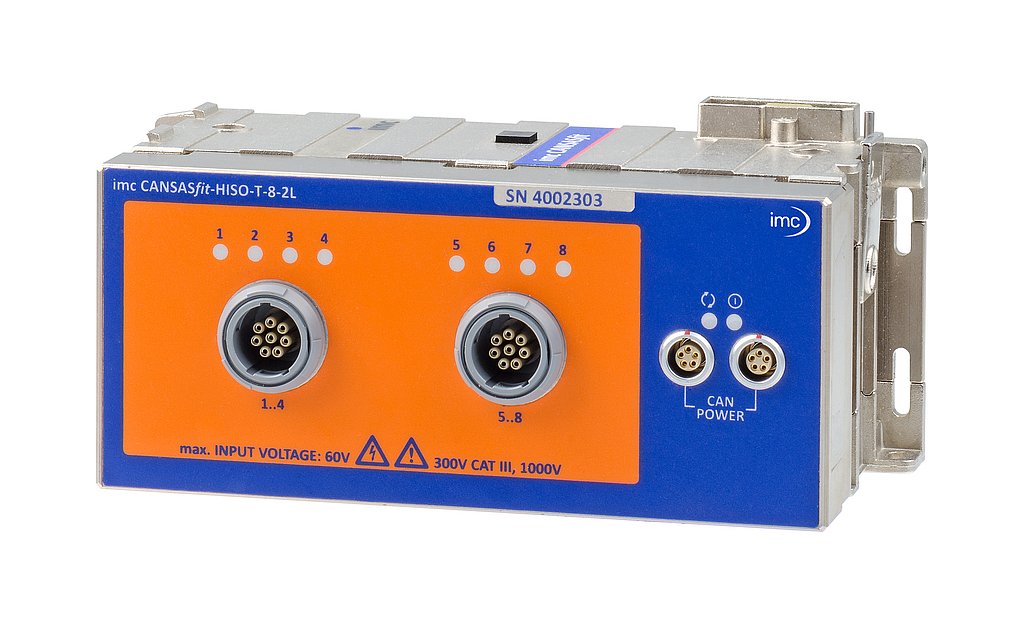

imc CANSASfit-HISO-T-8-2L

Hochisolierendes 8-kanaliges CAN-Messmodul für Thermoelemente

Das Modell HISO-T-8 erlaubt an 8 Kanälen eine Temperaturmessung mit Thermoelementen (Typ K), die auf bis zu 1000 V hohem Spannungspotential liegen:

  • Temperatur mit Thermoelementen Typ K

Besonderheiten

  • Isolation: 1000 V (Gerätesicherheitsnorm DIN EN 61010)
  • Hochspannungsfeste Anschlusstechnik
    "2L": 2 x LEMO.2P als Sammelstecker (4 Kanäle je 8-poligem Stecker)
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • Kanalindividuelle interne Vergleichsstellenkompensation
  • 24 Bit Digitalisierung und interne Verarbeitung
    CAN-Ausgabeformat wählbar: 16 Bit oder FLOAT (24 Bit Mantisse)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

Technisches Datenblatt imc CANSASfit-HISO-T-8-2L

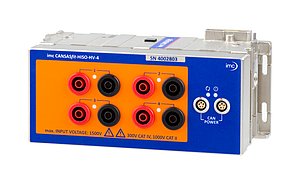

imc CANSASfit HISO-HV-4

High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)
imc CANSASfit HISO-HV-4

hochisolierendes 4-kanaliges CAN-Messmodul für hohe Spannungen

Das CAN-basierte Messmodul HISO-HV-4 ist für die Erfassung von hohen Spannungen bis zu 1500 V geeignet.

Besonderheiten

  • Messbereich von +/- 1500 V
  • Hochisoliert für Messkategorie 1000 V CAT II
  • Prüfspannung: 5,4 kV ACrms
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • 400 Hz Bandbreite bei max. 1000 Sps/Kanal Abtastrate bzw. CAN-Ausgaberate
  • 24 Bit Digitalisierung mit wählbar CAN-Ausgabeformat (16 Bit oder 32 Bit FLOAT)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Messungen an Batteriemodulen und "Full-Stack" HV Fahrzeugbatterien, HV-Zwischenkreisen ("DC Link") etc.
  • Umgebungen, in denen auch im Fehlerfall volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASfit-HISO-HV-4

zurück
