D^x Universelle Telemetrie für bis zu 24 Kanäle

D^X telemetria on erityisen kevyt ja pienikokoinen monikanavatelemetria. Yhteen lähettimeen voi kytkeä yhdestä kuuteen anturia joista tiedot lähetetään langattomasti. Telemetrian nopeus jakautuu kanavien kesken. Samalle vastaanottimelle saadaan tiedot jopa neljältä lähettimeltä, jolloin useammasta mittauspisteestä saadaan kerättyä synkroniset anturisignaalit.

• Kanavia: 6 - 24
• Analoginen kaista: 0 – 1,000 Hz (with HT)
• Anturityyppi: venymäliuska, jännite, termopari
• Erottelu: 16 bit
• Tiedonsiirto: digitaalinen diversiteettivastaanottimella
• Teholähde: paristo tai induktiivinen
• Kotelointi: luja ja roiskesuojattu
• Käyttölämpötila: -40 … +85 (125) °C
• Lähettimen mitat: 45 x 25 x 10 mmm

Siirtotien vikasietoisuus on luotettavan mittaustiedon perusedellytys. Siksi analoginen mittauskanava digitalisoidaan D^x-lähettimessä mahdollisimman aikaisin.

D^x-lähettimessä on kuusi mittauskanavaa, sisältäen täyden signaalinkäsittelyn, digitalisoinnin ja tiedonsiirron.

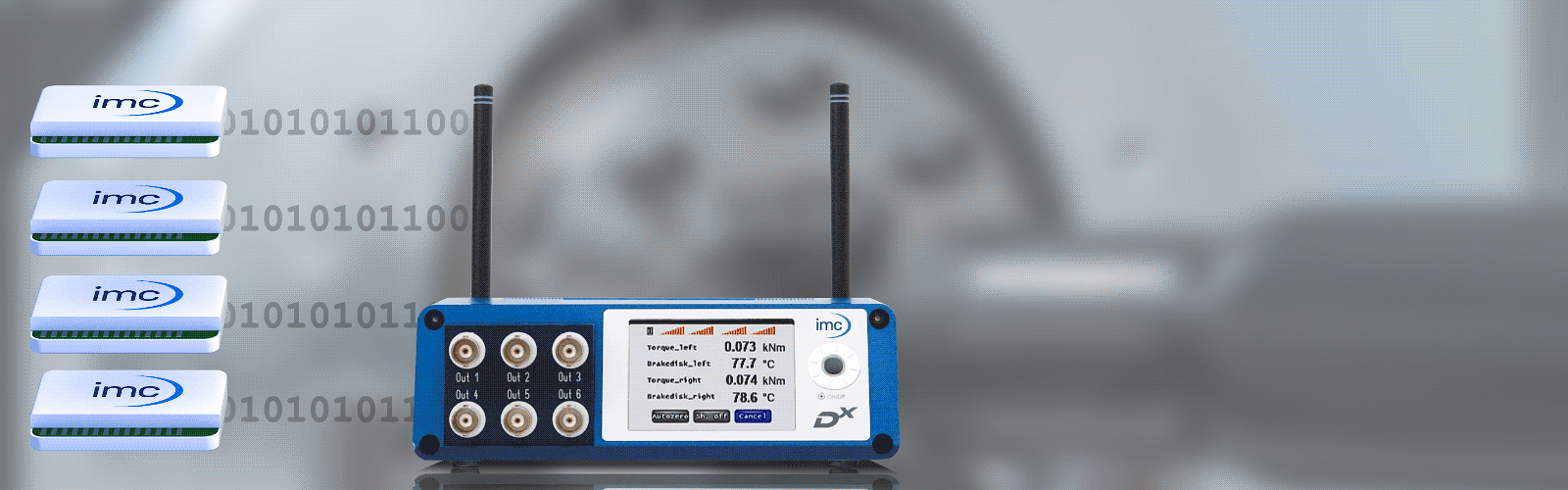

Jos ei yksi mittausmoduuli riitä, lisää toinen. Samalla vastaanottimella voidaan synkronoida ja vastaanottaa kanavat jopa neljältä mittausmoduulilta.

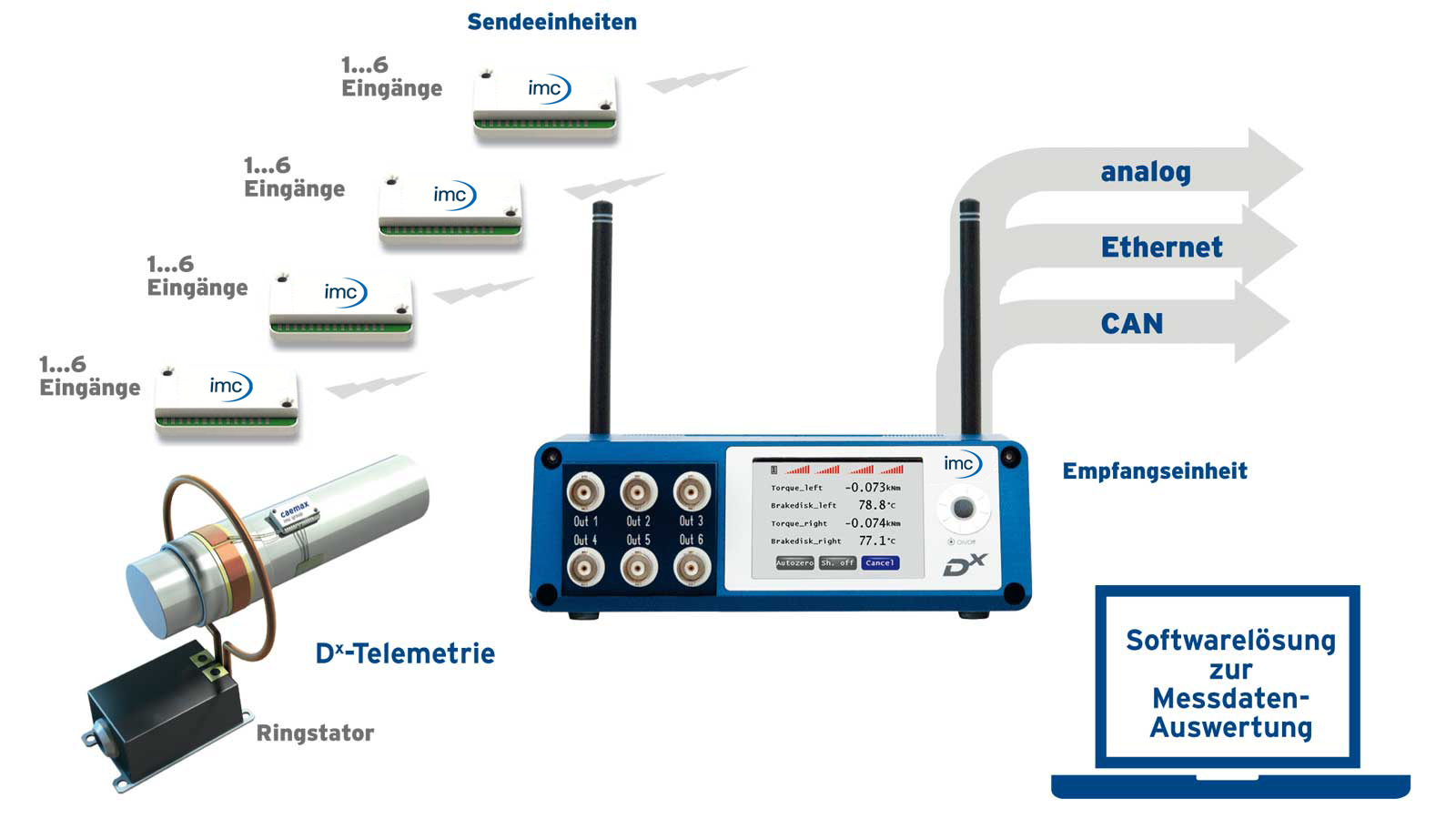

Eine Besonderheit der D^X-Telemetrie ist, dass die Empfangseinheit bis zu 4 Sendemodule synchron erfassen kann. Damit können bis zu 24 Kanäle synchron erfasst und übertragen werden. Als Ausgänge bietet der Empfänger eine CAN-Schnittstelle sowie analoge Ausgänge. Die Konfiguration erfolgt komfortabel via Ethernet über einen Standard-Webbrowser.

Häufig wird die Dx-Telemetrie zur Erfassung des Drehmoments angetriebener Achsen eingesetzt. Speziell für diese Anwendung bieten wir ein teilbares Wellengehäuse zur Schnellmontage an. Dieses Gehäuse schützt die DMS-Applikation und die Sendeelektronik, enthält bereits die Sekundärspule zur induktiven Energieversorgung und kann immer wiederverwendet werden.

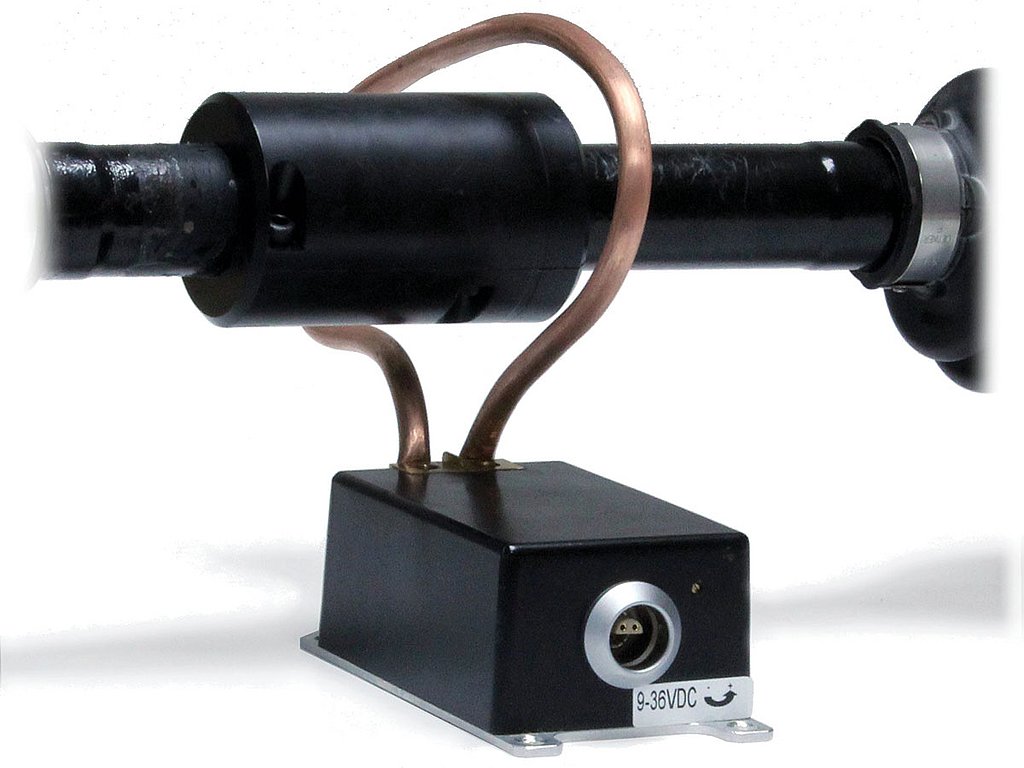

Für die Versorgung der Sendemodule stehen mehrere flexible Lösungen zur Verfügung: Ein Induktivkopf
oder ein induktiver Ringstator ermöglichen den kontinuierlichen Betrieb. Alternativ kann durch den Einsatz
diverser Akku- oder Batterievarianten eine sichere Versorgung über Stunden (bis hin zu Tagen) gewährleistet werden – optional auch mit USV.

Eine Reihe von nützlichem Zubehör runden das Produkt-Protfolio der D^x-Telemetrie ab. Neben Zubehör für die drahtlose Versorgung der Telemetrie, stehen verschiedene Gehäuselösungen für eine Wellenmontage wie auch eine Radmontage zur Verfügung. Und für einen optimalen Empfang finden Sie eine Reihe an unterschiedlichen Empfangsantennen.

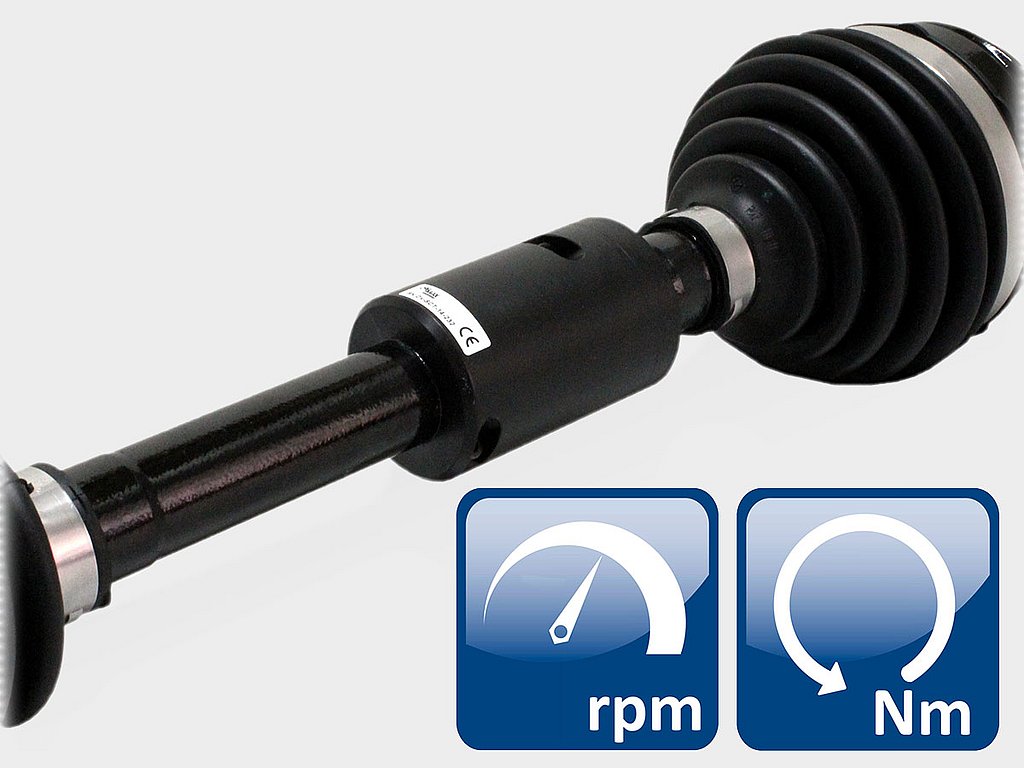

Aufbauend auf dem Wellengehäuse steht Anwendern auch ein innovatives Komplettsystem zur Leistungsmessung an rotierenden Bauteilen zur Verfügung: Zusätzlich zum Drehmoment wird dabei simultan die Drehzahl der Welle erfasst und aus diesen beiden Größen online die Leistung berechnet. Da die Sensorik zur Drehzahlerfassung komplett im Wellengehäuse integriert ist, kommt das robuste System ohne zusätzlichen Statorkopf zur Winkelerfassung aus.

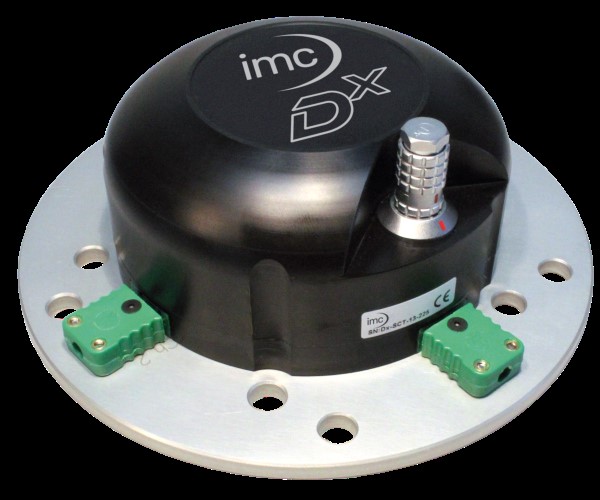

Die imc D^x Telemetrie ist ein hoch präzises Werkzeug zur Erfassung von Temperaturen und weiterer Messgrößen an den Rädern von Straßenfahrzeugen. Robuste, leicht zu montierende Sendemodule prädestinieren das System auch für raue Einsätze auf der Teststrecke.

Das Dx-Speed-System erfasst komfortabel die Drehrate an Rädern. Das System wird dazu einfach auf die Radschrauben montiert und kommt ganz ohne Stator oder zusätzlichem Referenzpunkt aus.

D^x-Speed wurde als innovatives System zur drahtlosen Drehratenerfassung an Rädern mit dem renommierten messtec & sensor masters Award in der Kategorie Sensorik ausgezeichnet.
