T1 Digitaalinen yksikanavainen telemetria

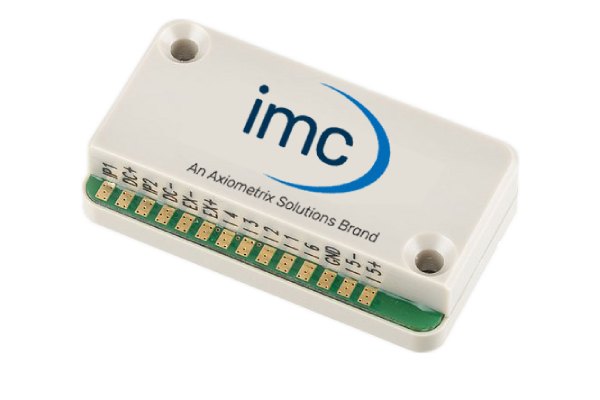

Yksikanavainen T1 telemetria on oivallinen venymäliuskamittaukseen pyörivältä akselilta. Lähetin tukee venymäliuskoja täysi- tai puolisiltakytkennöillä. Liuskan syöttöjännite on kiinteä 4 volttia (DC) vahvistukselle on neljä asetusta. Lähetinosa on vain 35 mm leveä, 18 mm pitkä, 12 mm syvä ja se painaa vain 13 grammaa.

• Kanavia: 1
• Analoginen kaista: 0 – 1200 Hz
• Anturityypit: venymäliuska, PT100
• Erottelu: 16 bit
• Tiedonsiirto: induktiivinen
• Tehonsiirto: induktiivinen
• Kotelo: kestävä ja vesitiivis
• Käyttölämpötila: -40 … +85 °C
• Lähettimen paino: 13 g
• Lähettimen mitat: 35 x 24 x 14 mm

Lähetin kiinnitetään akselille kuituvahvisteisella teipillä, kiristysvanteella tai sovellusta varten valmistetulla asennuskehällä joka myös kantaa lähetinantennia.

Tehonsyöttö telemetrialle ja mittaustiedon langaton tiedonsiirto toimivat induktiivisesti. T1 lähetin tuottaa PCM-koodatun digitaalisen signaalin joka siirtyy akselin ympärille kiedotulta antennilta induktiivisesti vastaanotinantennille ja siltä edelleen vastaanottimelle. Tiedon- ja tehonsiirron maksimietäisyys akselista on noin 35 mm.

Vastaanotin purkaa mittaustiedon PCM-koodauksen ja toistaa signaalin ±10V analogialähdöllä laitteen etupuolella. Vastaanottimeen voidaan myös lisätä 4..20mA -lähtö. Mittausvahvistimen automaattinen nollaus (auto-zero) voidaan käynnistää vastaanottimelta.
