Reaaliaikainen signaalianalyysi nostaa tuottavuutta

Vastaavatko tulokset odotuksia? Voidaanko raja-arvoja valvoa testauksen aikana? Montako koesykliä on suoritettu ja millä kuormalla testikappaletta on koetettu? Tämänkaltaisiin kysymyksiin voidaan saada vastauksia imc Inline FAMOS analyysilla, joka suoritetaan PC:llä reaaliajassa.Testauksen aikana sillä voidaan tehdä monimutkaisiakin matemaattisia ja tilastollisia laskelmia joiden tuloksia voidaan hyödyntää testin edetessä.

Näin hyödyt

  • Säästä aikaa: Reaaliaikainen analyysi tuottaa tulokset jo mittauksen aikana - jäljelle jää vähemmän analysoitavaa
  • Ymmärrä paremmin: Kun kertyvä mittausdata voidaan nähdä yhtälöiden kautta, on helpompi ymmärtää mitä testauksenn aikana tapahtuu
  • Reagoi ajoissa: Reaaliaikaisten tulosten avulla testiä voidaan tarvittaessa muuttaa tai se voidaan keskeyttää, joko interaktiivisesti tai automaattisesti.

Sovelluksia

  • Testi- ja koelaitteet joissa tarvitaan reaaliaikaista laskentaa, kuten
    esim. suorituskykytestaus, taajuuslaskelmat, luokiin laskeminen, jne.
  • Testipenkkien ja prosessien valvonta, esim. komponentti-, toiminta- ja pitkäaikaistestit
  • Väsymislaskelmat joissa tarvitaan reaaliaikaisia tuloksia.
  • Ohjaus- ja säätötoiminnot testauksessa

Highlights

Useamman mittauslaitteen kattava Online-laskenta

Laajennuspakettina imc STUDIO mittausohjelmaan, Inline FAMOS pystyy käsittelemään useammalta laitteelta tulevaa dataa ja tekemään laskelmia reaaliajassa. Tieto voi olla peräisin myös muiden valmistajien kuin imc:n laitteilta, jos vain tieto voidaan kerätä imc STUDIO ohjelmalla.

Lyhyt vasteaika

'imc Inline FAMOS laskelmat valmistuvat silmänräpäyksessä. Tulokset ovat saatavilla kymmenesosasekunneissa („Human Realtime“). Kun tarvitaan vielä lyhyempää vasteaikaa, esimerkiksi  ohjaus- ja säätösovelluksissa, on imc Online FAMOS, laitteessa tapahtuva reaaliaikaislaskenta sopivampi vaihtoehto.'

Vaikuttava laskentateho

Käyttämällä PC:n suoritinta imc Inline FAMOS pystyy vaikuttavaan suorituskykyyn monikanavaisia ja monivaiheisia laskelmia  tehtäessä. Laajemmat analyysit jaetaan useammalle prosessoriytimelle. Tehtävään sopiva suorituskyky voidaan löytää PC:n kokoonpanoa muokkaamalla.

Einfach in der Anwendung

Prinzip von imc Inline FAMOS

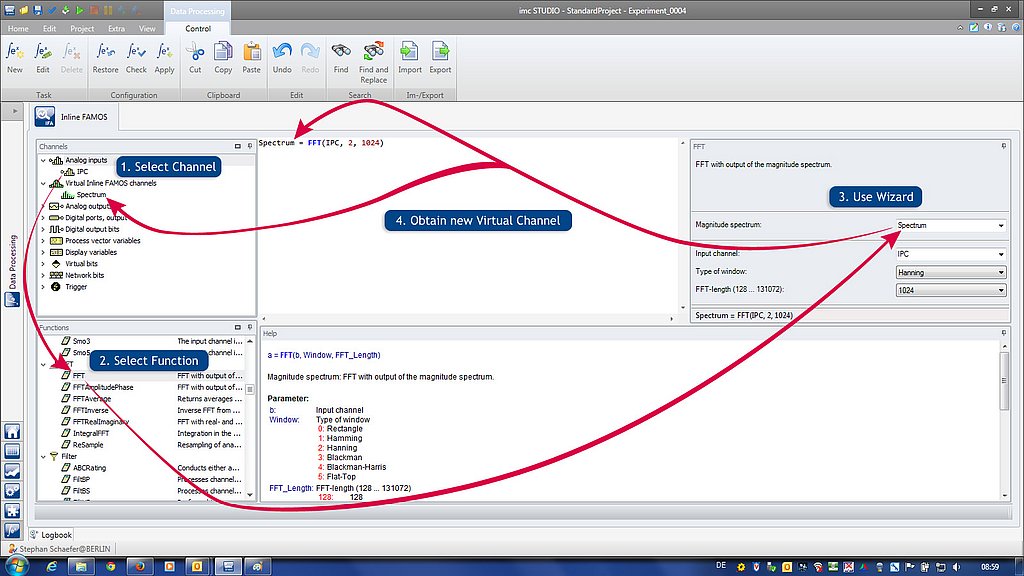

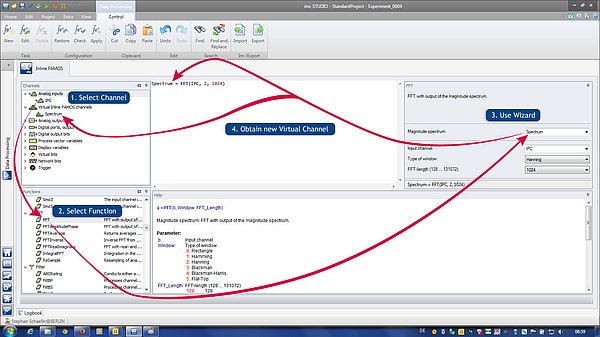

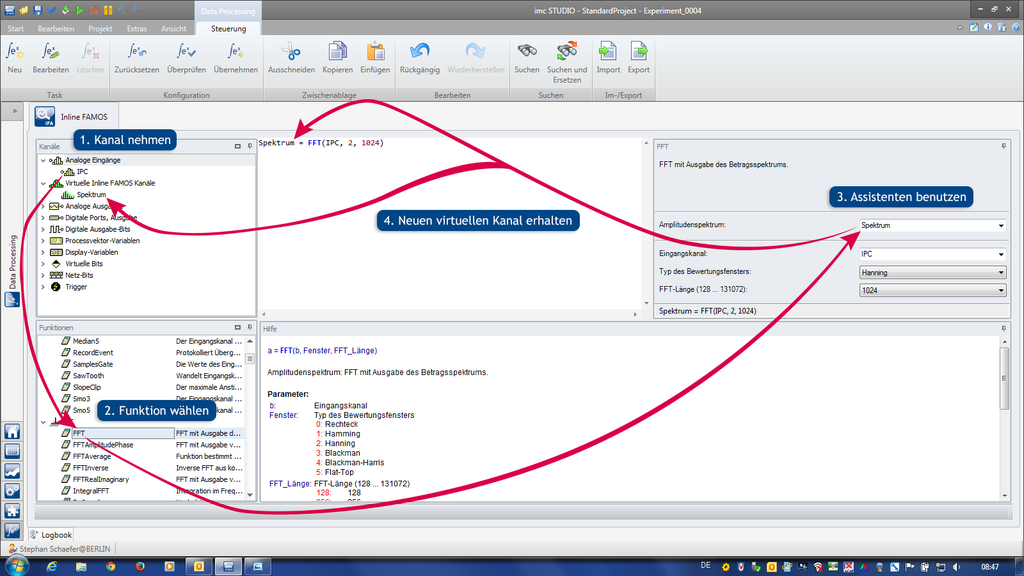

Die Funktionsbibliothek bietet Analysefunktionen auf Knopfdruck. Die Anwendung ist denkbar einfach: Messkanal anwählen, auf die gewünschte Funktion ziehen und Sie erhalten einen berechneten Ergebniskanal. Mehrere Berechnungsschritte werden in einem Editor als Sequenz gespeichert und können so übersichtlich editiert und in zukünftigen Projekten geladen und wieder verwendet werden.

Umfangreiche Funktionsbibliothek

Für die Datenanalyse steht eine umfassende Sammlung von Standardfunktionen zur Verfügung wie z.B. Leistungsberechnungen, statistische Auswertungen oder mathematische Grundfunktionen. Daneben sind spezielle Anwendungsgebiete abgedeckt - wie die Ordnungsanalyse, Akustik-Bewertungen, DMS-Rosettenschaltungen, Klassier-Algorithmen für die Festigkeitsanalyse, digitale Filter oder nichtlineare Kennlinien-Bewertungen.

Mathematische Grundfunktionen

Online Berechnung mit mathematischen Funktionen

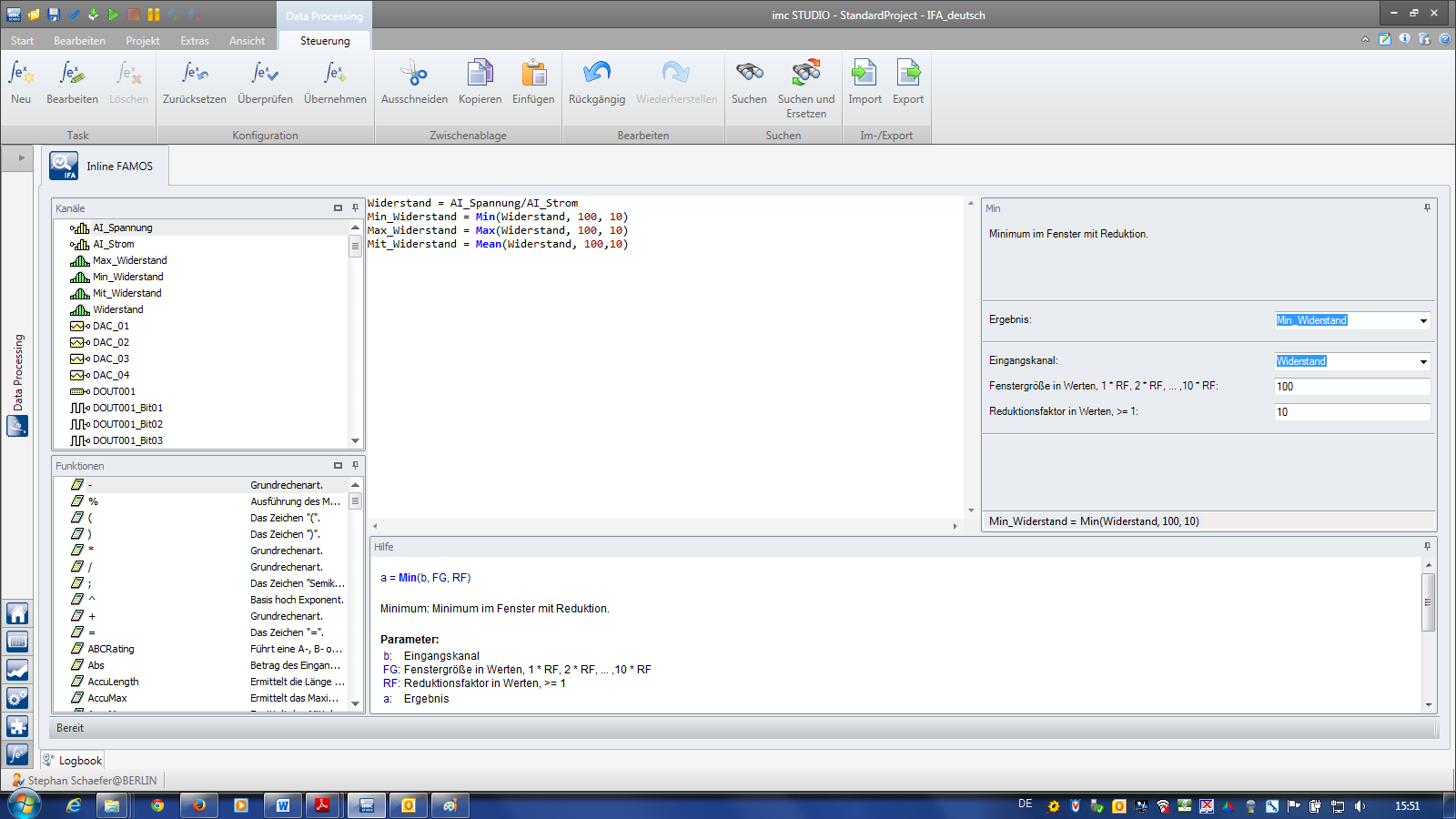

  • Sämtliche mathematische Grundfunktionen von Basis-Arithmetik bis zum Differenzieren, Integrieren oder Kennlinien-Korrektur stehen zur Verfügung
  • Berechnungen werden wie bei einem Taschenrechner notiert
  • Ergebnisse werden in Form virtuelle Kanäle ausgegeben und können gespeichert und weiter verrechnet werden

Statistische Auswertungen

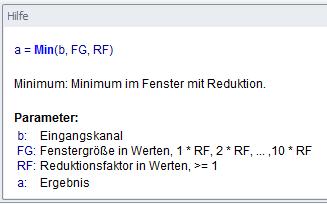

imc Inline FAMOS bietet zahlreiche Statistikfunktionen wie Minimum, Maximum, Mittelwert.


Unterschiedlichste Statistikfunktionen stehen zur Verfügung wie z.B.

  • Minimum
  • Maximum
  • Mittelwert
  • Gleitender Effektivwert
  • u.v.m.

Datenreduktion (Transitional Recording)

Online-Datenreduktion mit Transitional Recording

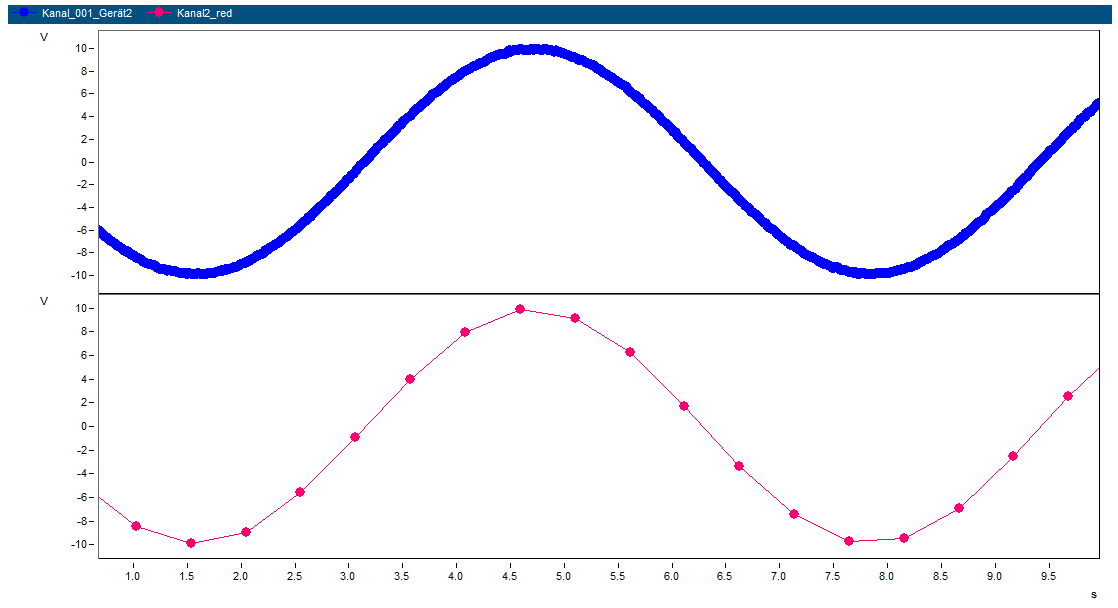

  • Patentierte Datenreduktion für analoge Kanäle
  • Dynamische Abtastrate, die sich am Signalverlauf orientiert
  • Reduktionsfaktoren von bis zu 250

Leistungsmessung

  • 1-, 2- oder 3-phasige Leistungsmessung
  • Berechnet automatisch Wirkleistung, Scheinleistung, Blindleistung und Leistungsfaktor

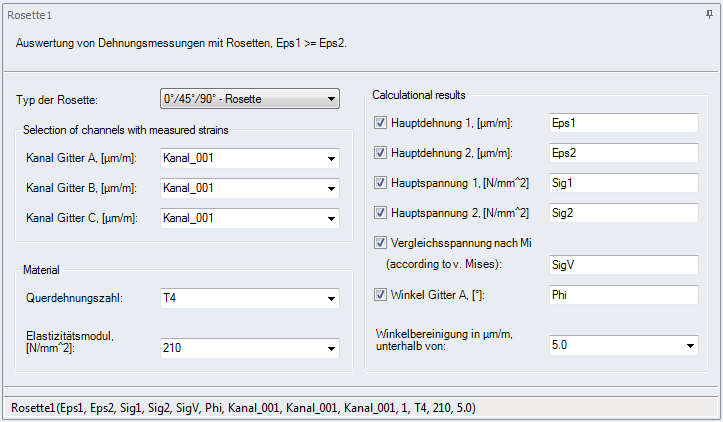

DMS-Rosettenberechnung

DMS-Rosettenberechnung
  • Auswertung von Dehnungsmessungen mit Rosetten
  • Detaillierter Assistent für eine komfortable Parametrierung der Funktion
  • Direkte Ausgabe von Hauptspannungen und Hauptdehnungen als Ergebnis-Kanäle

Steuern und Überwachen

  • Grenzwertüberwachung beliebiger Messkanäle zur Protokollierung und visuellen Kontrolle
  • Ereignisprotokoll

Digitale Filter, FFT

Online-Filterung und Frequenzanalyse

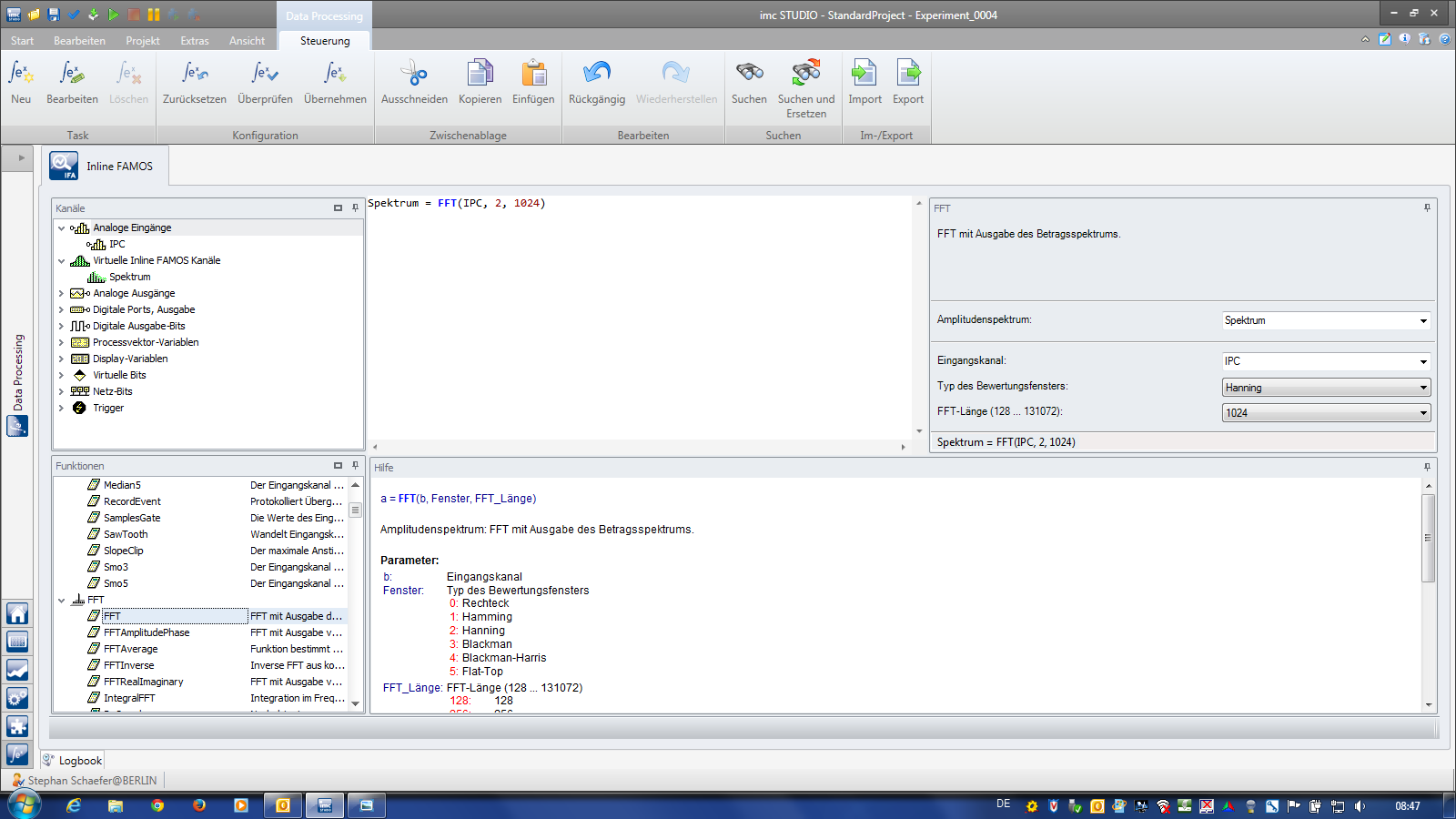

  • Inverse oder komplexe FFT
  • Hoch-, Tief-, Bandpass Filter, etc.
  • Akustische Filter wie A-, B-, C-Bewertung

Ordnungsanalyse

Online Ordnungsanalyse

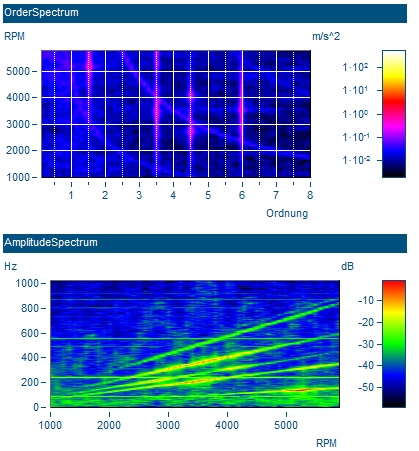

  • Ordnungsspektrum
  • Frequenzlinienbestimmung
  • Drehzahlbestimmung
  • Komplexe Ordnungslinie
  • Nachabtastung
  • u.v.m.

Online-Klassierung

Online-Klassierung mit imc Inline FAMOS

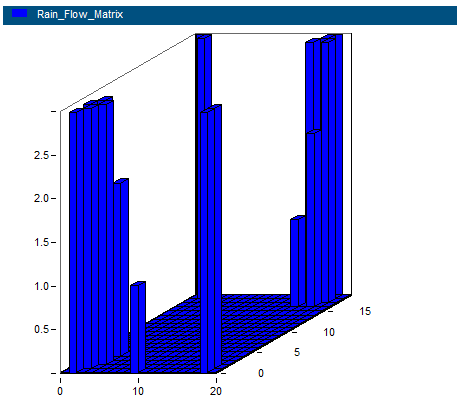

  • Rainflowverfahren
  • Verweildauerverfahren
  • Klassendurchgangsverfahren
  • Übergangsmatrix
  • Überrollungshistogramm
  • Extremwertannäherung
  • u.v.m
