Die neue Messtechnik-Software imc STUDIO 2023

imc STUDIO, die umfassende Messsoftware für den gesamten Testprozess, ist in der neuesten Version 2023 verfügbar. Die neue Version verbessert die Benutzerfreundlichkeit und sorgt für noch effizientere Arbeitsabläufe sowohl für neue als auch für erfahrene Benutzer von imc Messsystemen und Datenloggern. Geführte Touren, Tutorials und Assistenten helfen die umfassenden Funktionalitäten der Software besser zu verstehen und liefern schnelle Ergebnisse beim Einrichten und Verwalten von Messgeräten, bei der Durchführung von Messungen oder beim Aufsetzen komplexer Prüfungen.

Ilmainen demo

Hintatietoja

Päivitystarjous

Uutta imc STUDIO 2022 versiossa

  1. Tulevaisuuteen 64 bitillä
  2. Parempi suorituskyky monisäikeisyydellä
  3. Uusi imc3 tallennusmuoto
  4. Uusi ulkoasu
  5. Käytettävyysparannuksia
  6. Lisää toimintoja
  7. Laajempi laitetuki
  8. PDF-esite uudistuksista
  9. Aiemmat versiot

Ältere Versionen

Neuheiten in imc STUDIO 2022

Neuheiten in imc STUDIO 5.2

Neuheiten in imc STUDIO 5.0

Einfacher Einstieg und verbesserte Workflows

Uusi ulkoasu käyttää yhtenäistä imc tyyliä

Koodin lisäksi myös ohjelman ulkoasu on modernisoitu. Käyttöliittymä avautuu tuoreessa imc tyylissä, jonka elementit ovat terävämmät ja modernimmat. Värejä on sommiteltu ja kuvakkeita on uudistettu. Myös dialogeja on muokattu kieleltään selkeämiksi. Parannukset koskevat lähinnä laiteasetussivuja, lokikirjaa, ohjelma-asetuksia ja työkalurivejä. Tässä seuraa muutama esimerkki.





Uudistetut kuvakkeet ja työkalurivi

Työkalurivin kuvakkeet on uudistettu semanttisesti ja visuaalisesti selkeämmiksi. Kun kuvakkeita käytetään paneeleilla, niiden koko on nyt automaattisesti skaalautuva.





Demo-Experimente

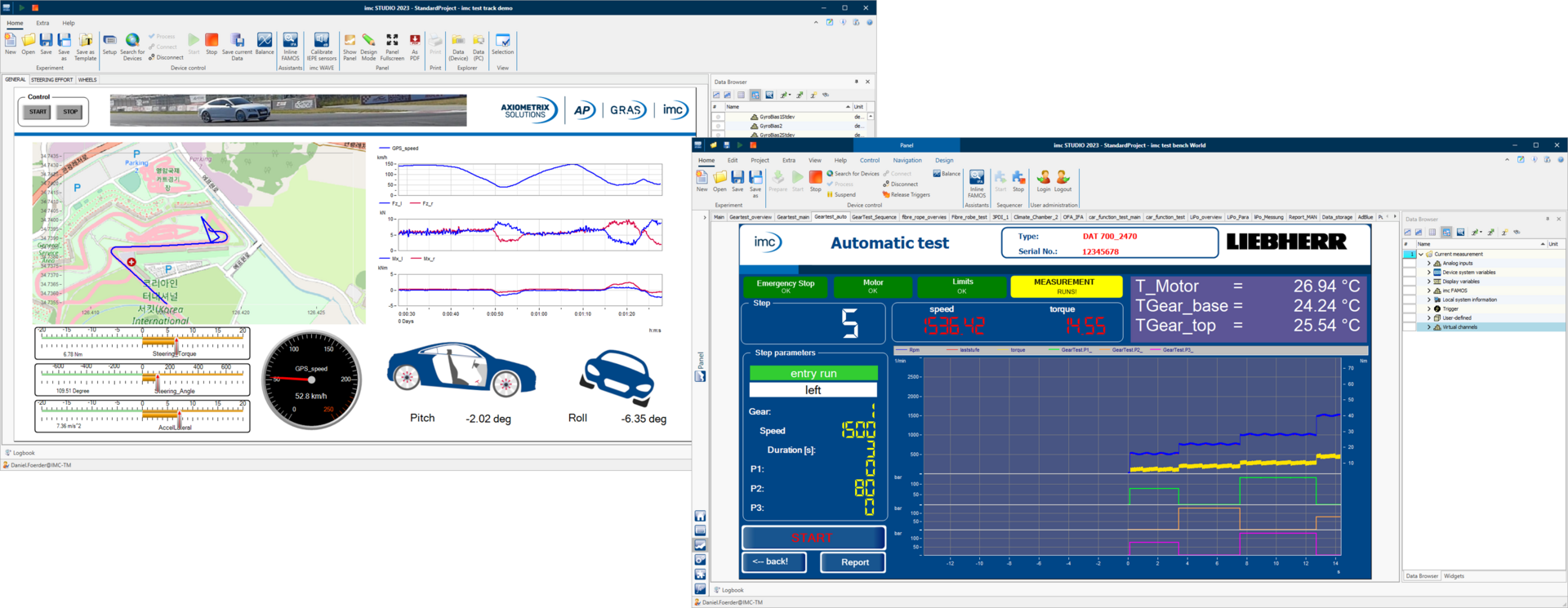

Als Vorlage oder zur Inspiration stehen Nutzern nun umfangreiche Demo-Experimente zur Verfügung. Die Experimente basieren auf realen Kundenprojekten und enthalten zahlreiche beindruckende Panels, die die vielfältigen Möglichkeiten von imc STUDIO zeigen. Die Panels arbeiten mit simulierten Live-Daten und benötigen daher keine angeschlossene DAQ-Hardware. Die Demoprojekte stehen als eigenständiger Download auf der imc Webseite zur Verfügung.

Virtuelle Messsignale

imc STUDIO bietet neue Funktionen für den Test von Anwendungs-Setups mit live simulierten Daten aus synthetischen oder aufgezeichneten Datendateien.

Funktionssimulator
Mit dem Funktionssimulator können Sie synthetische Daten wie Sinus, Rechteck, Sägezahn, usw. erzeugen, um Testdaten zu erstellen.

Channel Loader
Mit dem Channel Loader können Sie reale Messdaten (imc FAMOS-Dateien) laden und wiedergeben und in ihren Experimenten nutzen.

Anreichern von Experimenten

Experimente können nun mit Zusatzinformation angereichert werden wie z.B.:

  • Exceldateien mit Steuerungs- und Prüfablaufparametern
  • PDFs wie Datenblätter, Installationsanleitungen, etc.
  • Fotos mit Sensorplatzierungen
  • Referenz- und Sollwertdatenkurven
  • Berichtsvorlagen
  • Datendateien für den Channel Loader ("File Replay")

Alles wird im Experiment gespeichert und eingebettet, wobei relative Pfade die Portierung erleichtern.
Experimente lassen sich damit noch einfacher verteilen und viefältiger als Vorlage nutzen.

Verbesserte Usability

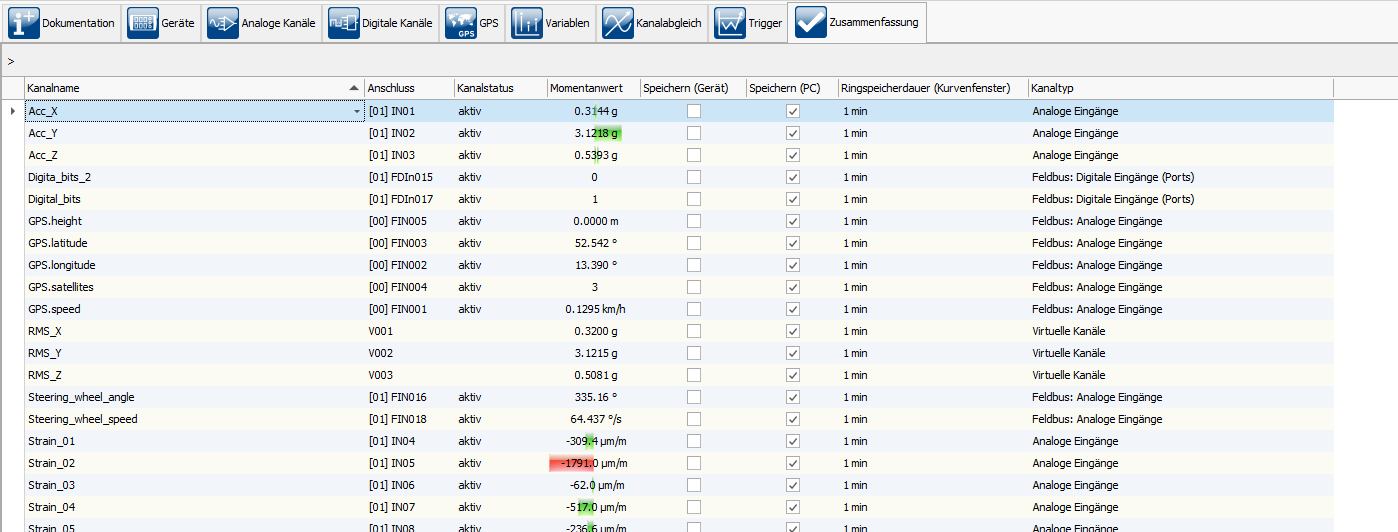

Neue Konfigurationsseite: Zusammenfassung

Für mehr Übersicht sorgt die neue Konfigurationsseite “Zusammenfassung”. Unabhängig vom Kanaltyp, zeigt diese alle konfigurierten Kanäle inklusive Momentanwert, Übersteuerungsanzeige und Speichereinstellung. So hat der Anwender die wichtigsten Daten auf einer Seite im Blick, ohne zwischen verschiedenen Seiten wechseln zu müssen.

Data browser optimoitu

Data browser on tehty nopeammaksi ja tehokkaammaksi:

  • Mittauksista voi ottaa esiin tietoja ilman että mittaustiedostoja koonaan ladataan muistiin - tiedostoista ladataan vain tarvittava osa.
  • Taulukkovalikot on tehty selkeämmiksi.
  • Vapaa tekstihaku helpottaa tiedon löytämistä.
  • Kokonaiset tiedostot voi avata imc FAMOSissa hiiren oikealla napilla.
  • Liipaisuajat selkeämmin näkyvillä.

Projektihallinta optimoitu

  • Avaus- ja tallennusdialogia on pelkistetty jotta se olisi selkeämpi ja helpompi käyttää
  • Ohjelma avaa nyt käynnistyessään viimeksikäytetyn tiedoston
  • Valikossa on toiminto "Save as Template" jolla asetukset voi tallentaa pohjaksi uusille mittauksille
  • Mittauksen voi kopioida projektista toiseen, myös datan ja muiden tietojen kanssa (meta, parametrit, ...)

Integrierte imc WAVE Funktionen

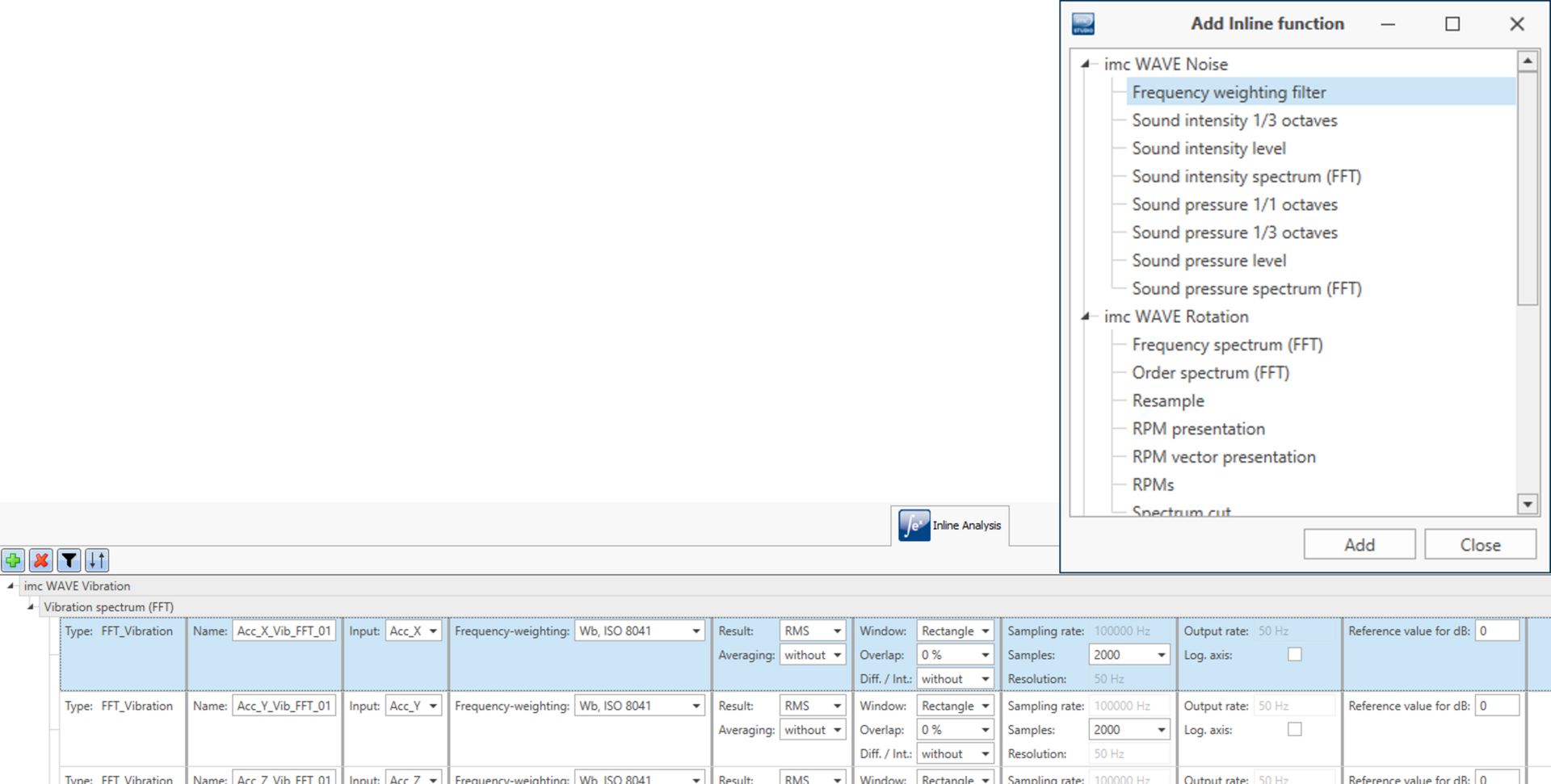

Integrierte NVH Analyse

Wer über eine imc WAVE Lizenz verfügt, kann die darin enthaltenen NVH-Funktionen nun auch als fertige Inline-Funktion direkt in imc STUDIO benutzen. Fügen Sie einfach eine NVH-Analysefunktion zu einem bestehenden Kanal hinzu und Sie erhalten einen fertigen Ergebniskanal, ohne eine Zeile programmieren zu müssen. So verbinden Sie die umfassende NVH-Funktionalität von imc WAVE mit der Flexibilität und Freiheit von imc STUDIO.

Data browser optimoitu

Data browser on tehty nopeammaksi ja tehokkaammaksi:

  • Mittauksista voi ottaa esiin tietoja ilman että mittaustiedostoja koonaan ladataan muistiin - tiedostoista ladataan vain tarvittava osa.
  • Taulukkovalikot on tehty selkeämmiksi.
  • Vapaa tekstihaku helpottaa tiedon löytämistä.
  • Kokonaiset tiedostot voi avata imc FAMOSissa hiiren oikealla napilla.
  • Liipaisuajat selkeämmin näkyvillä.

Neue Erweiterungspakete

imc STUDIO Monitoring

Mit imc STUDIO Monitoring steht Anwendern eine zusätzliche Edition von imc STUDIO zur Verfügung, die zum Visualisieren von Live-Daten auf mehreren PCs gedacht ist. Typische Anwendungen sind:

  • Reinschauen in laufende Messungen, um die aktuelle Situation zu prüfen

  • Umfangreiche Messkampagnen mit mehreren Personen live überwachen – jeder Supervisor mit eigenem Schwerpunkt

Sekvensseriä uudistettu

  • Komennon suorituksen väliaikainen estäminen (debuggausta varten) onnistuu nyt myös sekvensseissä jotka käynnistyvät napista tai muusta paneelielementistä.
  • Sekvensseritoimintojen käyttöön on uudet placeholder-muuttujat joilla päästään helposti käsiksi viimeisimmän mittauksen tallennuskansioihin ja muihin parametreihin.

Go Pro Kameras

Mit Hilfe des neuen Add-Ons „GoPro“, können Sie populäre GoPro Kameras aus imc STUDIO heraus ansteuern. Zwar erlaubt die Kamera prinzipbedingt kein Darstellung des Live-Bilds im Panel während der laufenden Messung, jedoch vor- und nachher und es lassen sich Aufnahmen aus imc STUDIO heraus starten und stoppen. Auch eine automatische Übertragung der Videodaten nach Beendigung der Messung auf die PC-Festplatte ist unterstützt. So können Sie später in imc FAMOS Mess- und Videodaten gemeinsam auswerten.

Lue kaikista uusista ominaisuuksista

Allaolevasta linkistä voit ladata PDF-esitteen jossa kerrotaan seikkaperäisesti imc STUDIO 2022 version uusista ominaisuuksista.



Aiemmat versiot

New features in imc STUDIO 5.2



New features in imc STUDIO 5.0
