Reaaliaikainen signaalianalyysi nostaa tuottavuutta

Vastaavatko tulokset odotuksia? Voidaanko raja-arvoja valvoa testauksen aikana? Montako koesykliä on suoritettu ja millä kuormalla testikappaletta on koetettu? Tämänkaltaisiin kysymyksiin voidaan saada vastauksia imc Inline FAMOS analyysilla, joka suoritetaan PC:llä reaaliajassa.Testauksen aikana sillä voidaan tehdä monimutkaisiakin matemaattisia ja tilastollisia laskelmia joiden tuloksia voidaan hyödyntää testin edetessä.

Näin hyödyt

  • Säästä aikaa: Reaaliaikainen analyysi tuottaa tulokset jo mittauksen aikana - jäljelle jää vähemmän analysoitavaa
  • Ymmärrä paremmin: Kun kertyvä mittausdata voidaan nähdä yhtälöiden kautta, on helpompi ymmärtää mitä testauksenn aikana tapahtuu
  • Reagoi ajoissa: Reaaliaikaisten tulosten avulla testiä voidaan tarvittaessa muuttaa tai se voidaan keskeyttää, joko interaktiivisesti tai automaattisesti.

Sovelluksia

  • Testi- ja koelaitteet joissa tarvitaan reaaliaikaista laskentaa, kuten
    esim. suorituskykytestaus, taajuuslaskelmat, luokiin laskeminen, jne.
  • Testipenkkien ja prosessien valvonta, esim. komponentti-, toiminta- ja pitkäaikaistestit
  • Väsymislaskelmat joissa tarvitaan reaaliaikaisia tuloksia.
  • Ohjaus- ja säätötoiminnot testauksessa

Useamman mittauslaitteen kattava Online-laskenta

Laajennuspakettina imc STUDIO mittausohjelmaan, Inline FAMOS pystyy käsittelemään useammalta laitteelta tulevaa dataa ja tekemään laskelmia reaaliajassa. Tieto voi olla peräisin myös muiden valmistajien kuin imc:n laitteilta, jos vain tieto voidaan kerätä imc STUDIO ohjelmalla.

Lyhyt vasteaika

'imc Inline FAMOS laskelmat valmistuvat silmänräpäyksessä. Tulokset ovat saatavilla kymmenesosasekunneissa („Human Realtime“). Kun tarvitaan vielä lyhyempää vasteaikaa, esimerkiksi  ohjaus- ja säätösovelluksissa, on imc Online FAMOS, laitteessa tapahtuva reaaliaikaislaskenta sopivampi vaihtoehto.'

Vaikuttava laskentateho

Käyttämällä PC:n suoritinta imc Inline FAMOS pystyy vaikuttavaan suorituskykyyn monikanavaisia ja monivaiheisia laskelmia  tehtäessä. Laajemmat analyysit jaetaan useammalle prosessoriytimelle. Tehtävään sopiva suorituskyky voidaan löytää PC:n kokoonpanoa muokkaamalla.

Simple to apply

The function library provides ready-made analysis functions at your fingertips. The application is very simple: select the measurement channel, drag it to the desired function and you will instantly receive a calculated result channel. Several calculation steps are stored in an editor as a sequence and can be clearly edited and loaded into future projects and reused.

Comprehensive functions library

For data analysis, a comprehensive collection of standard functions is available: e.g., performance calculations, statistical analysis or mathematical functions. In addition, special areas of application are covered - such as order analysis, acoustical assessments, strain gauge rosette circuits, classifying algorithms for stress analysis, digital filtering or non-linear characteristic curve evaluations.

Basic mathematical operations

  • All basic mathematical functions are available - from basic arithmetic to differential equations, integers or characteristic curve corrections.
  • Functions are easily defined by simply entering formulas in "Pocket Calculator" notation.
  • Results are output in the form of virtual channels and can be saved and used for further functions.

Statistical functions

A variety of statistical functions are available, e.g.,

  • Minimum
  • Maximum
  • Mean value
  • Running RMS
  • and much more

Data reduction (transitional recording)

  • Data reduction for analog data
  • Dynamic sampling rate based on the wave form
  • Reduction factor of up to 250

Power measurement

  • 1-, 2- or 3-phase power measurements
  • Automatically calculates active power, apparent power, reactive power and power factor

Strain gauge rosette calculation

  • Analysis of strain measurement with rosettes
  • Detailed assistant for convenient parameterization of the function
  • Direct output of principal stresses and strains as a result channels

Control and monitoring

  • Limit monitoring of any measurement channels
  • Event log

    Digital filters, FFT

    • Inverts or complex FFT
    • High, low, band pass filter etc.
    • Acoustical filter such as A-, B-, or C-assessments

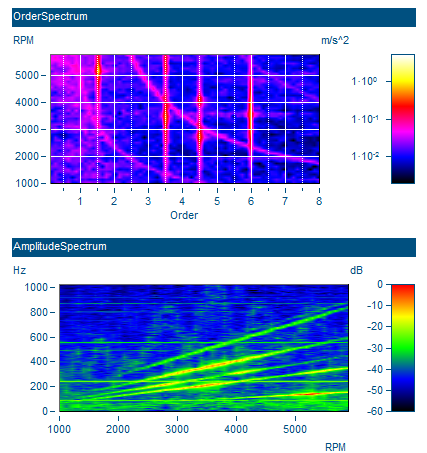

    Order-tracking analysis

    order tracking analysis
    • Order spectrum
    • Determines RPM-value/frequency line
    • Pulse time measurement
    • Complex order line
    • Smoothing
    • and much more

    Online class-counting

    • Classification histogram
    • Rain Flow
    • Two-channel revolutions matrix
    • Extreme value approximation
    • and much more
