Laadukkaat CAN moduulit testilaitteisiin, ajoneuvoihin ja teollisuuslaitoksiin

Kun tarvitaan monikanavaista synkroonista mittausta ja anturit sijaitsevat kaukana toisistaan – imc CANSAS moduulit ovat juuri oikea ratkaisu.

Tarkoilla mittausvahvistimilla varustettuihin imc CANSAS moduuleihin voidaan kytkeä lähes kaikentyyppiset anturit. Mittausarvot lähetetään digitaalisesti CAN-väylällä jolta ne voidaan vastaanottaa ohjausjärjestelmiin tai tiedonkeruulaitteisiin. Eräs tiedonkeruulaite joka sopii tähän täydellisesti on imc BUSDAQflex. Sen voi naksauttaa kiinni imc CANSAS moduuleihin, eikä laitteita tarvitse yhdistää väyläkaapelilla.

Yhdellä silmäyksellä

  • Mittaus- ja I/O-moduulit kaikentyyppisille antureille ja viesteille mekatroniikassa
  • Hajautettu tai keskitetty käyttö
  • Naksu-mekanismi yhdistää moduulit sähköisesti ja mekaanisesti
  • Sulautuu helposti kaikkiin CAN-pohjaoisiin testiympäristöihin
  • Konfiguraatio-ohjelma sisältyy ja viesdtimääritykset voidaan tallentaa DBC muodossa
  • Kolme erilaista moduulisarjaa soveltuen eri ympäristöihin

Sopiva sarja joka tarpeeseen

Monipuolinen imc CANSASflex -sarja

[Translate to Finnish:] Modular CAN modules

Testausasemiin, koneisiin, teollisuuslaitoksiin ja ajoneuvoihin

  • Laaja moduulivalikoima eri antureille ja signaaleille
  • Yleisvahvistin sopii monenlaisille antureille
  • Kätevä kotelorakenne
  • Moduulien synkronointi keskenään
  • Asetettavat suotimet
  • Liitinvaihtoehtoja: DSUB, LEMO, ITT Veam, BNC, termopari, ...
  • Kätevä moduulit yhdistävä mekanismi

Erikoismoduulit

[Translate to Finnish:] Measurement modules for high-isolated temperature measuring up to 800 V

Kompakti imc CANSASfit -sarja

[Translate to Finnish:] CAN modules for mobile testing

Liikkuvaan mittaukseen ajoneuvoissa, koneissa ja laitoksissa

  • Moduulit jänniteen, virran, lämpötilan sekä pulssitaajuuden mittaukseen
  • Kompakti: 153 x 52 x 38 mm
  • Kevyt: 260 g
  • Kestävä: IP65 suojattu, MIL STD-810F
  • Toimii -40° ... +125° C lämpötiloissa, tiivistyminen sallittu
  • Laaja syöttöjännitealue 7V .. 50V DC
  • Tarkka 24bit erottelu
  • Moduulit yhdistyvät säköisesti ja mekaanisesti ilman työkaluja


Yhdyskäytävät

[Translate to Finnish:] Gateway imc CANSAS-SENT

for fiber-optic temperature measurements in HV-environments

  • 8 inputs for FBG temperature sensors
  • 1000 Hz sampling rate per channel
  • 100 Hz bandwidth
  • Resistant against EMV/ESD
  • Non-conductive sensors
  • Wireless and tool-free connection technology (click-mechanism)

Ideal for distributed or centralized testing in mobile or stationary applications

Ideal for distributed or centralized testing in mobile or stationary applications

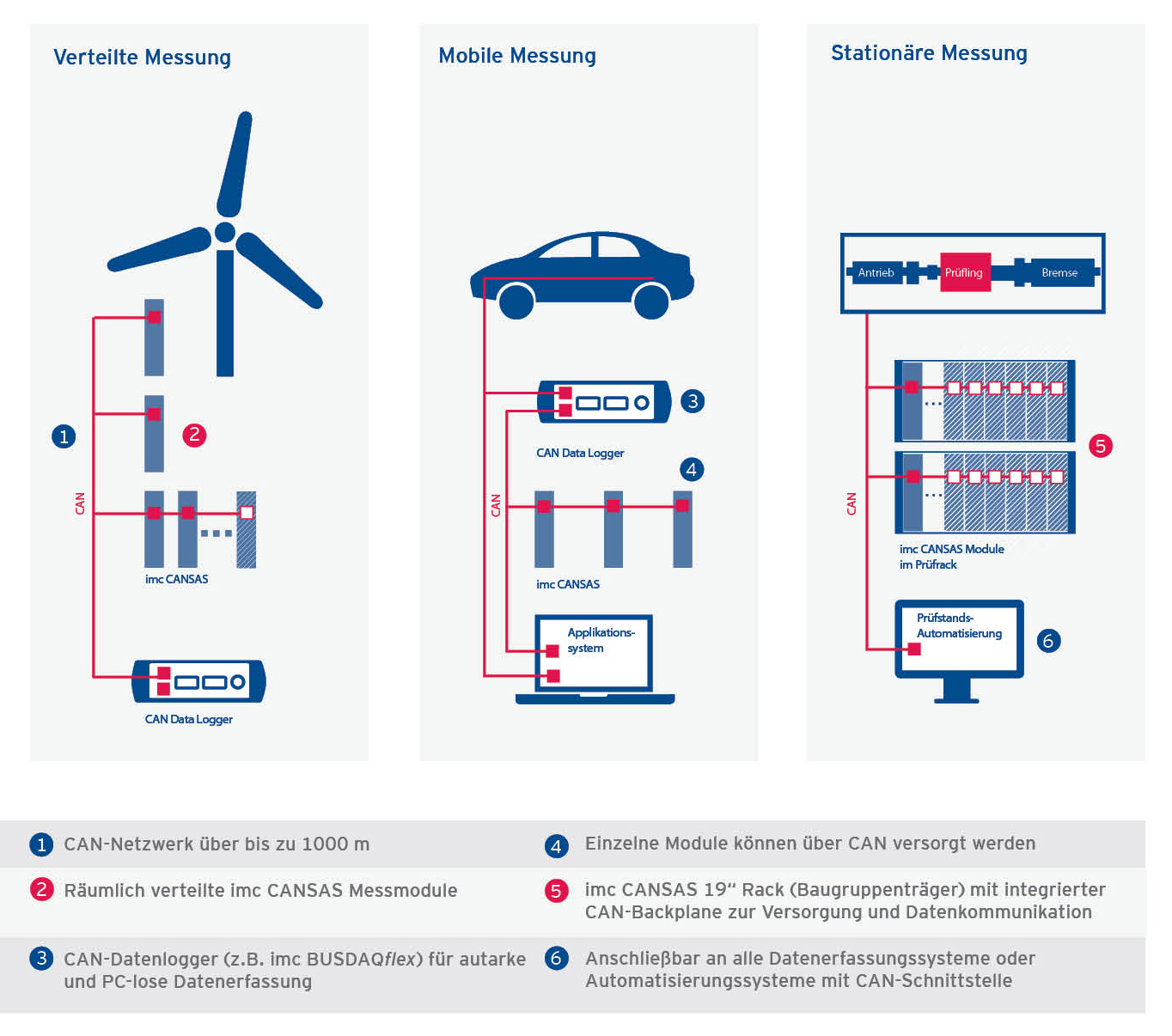

imc CANSAS - in practice

The modules can be installed in both a spatially-distributed arrangement or as a central unit. Combining modules couldn’t be easier: with the innovative imc click-mechanism, the modules are electrically and mechanically connected to each other – without the need for tools or cabling.
In test stands or factories, a centralized design of the measurement system is often desired. The imc CANSASflex modules can be inserted into a rack configuration or module holder. This automatically powers the module and connects it to the CAN bus. During operation, modules can be added or replaced. Thanks to integrated sensor recognition (TEDS), a secure sensor connection and flawless configuration are guaranteed.
