    Yksi telemetria, monta mahdollisuutta

    Modulaarinen ja monikanavainen telemetriajärjestelmä

Dx-vastaanotinyksikkö (RCI)

Vastaanotinyksikköstä mittauskanavat ovat saatavilla analogisina jännitteinä tai CAN-viesteinä. Hetkellisarvoja voidaan näyttää yksikön etupuolella olevalla näytöllä. Järjestelmän asetukset voidaan tehdä vastaanotinyksiköltä, tai verkon kautta web-selaimella.

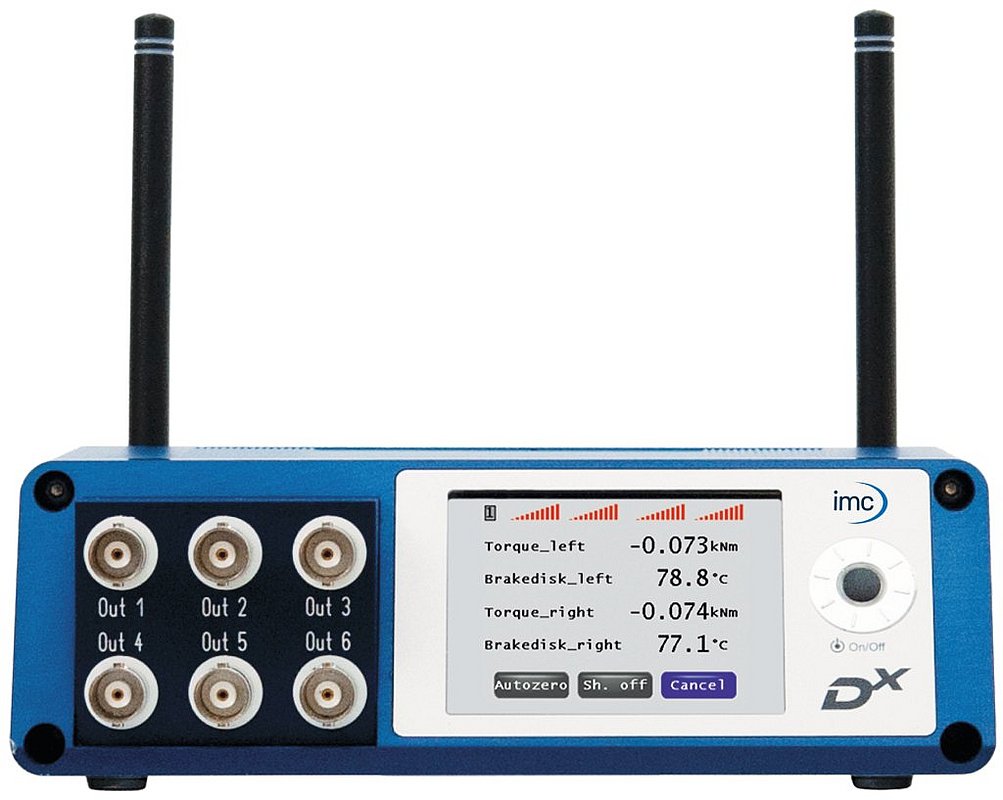

Dx-vastaanotin RCI etupuoli
Dx-vastaanotin RCI etupuoli
Dx-vastaanotin RCI takapuoli
Dx-vastaanotin RCI takapuoli

Häiriötön tiedonsiirto

Diversiteettiantenneilla varustettu vastaanotin antaa varmemman tiedonsiirron. Varsinaisen mittaustiedon lisäksi siirretään toisteista tietoa virheentarkistusta varten. Näin varmistetaan että vastaanotinyksikköstä tulee vain oikeaksi tarkistettua mittaustietoa.

Ohjelmoitavat lähetystaajuudet mahdollistavat käytössä olevan lähetteen väistämisen ja useamman telemetrian rinnakkaiskäytön.

Saumaton liityntä

Telemetria voidaan liittää saumattomasti olemassaoleviin mittauskokonaisuuksiin eri rajapintojen kautta:

  • CAN-väylä
  • Analogiset lähdöt
  • Ethernet

Technical data

GeneralValueComments
Voltage supply9 up to 36 V DC
Power consumption< 5 W
CAN interfaceCAN 2.0b,
Standard- & Extended-Identifier,
Freely programmable up to max. 1 MBaud		Connection according to ISO 11898, galvanically-isolated
Analog output6 BNC jacksChannels freely assignable, output max. ±10 V
Autozeroremote controlled
Antennas2 independent receiver systems operating in diversity mode
StorageSD card (SDHC)
SynchronizationSynchronized sampling & regulated transmission frequencies of up to 4 transmitter units (SCTs)
Temperature range-20°C to +65°C
Display2.83 inch OLED, 320 x 240 px
Dimensionsca. 170 x 130 x 53 mm
Weightca. 0.8 kg
Option: speed recordinginput for yaw rate sensorOnline calculation of power from the torsional moment and speed
Option: data loggerstorage of measured data on integrated SD cardin preparation
